一、總體概述
近年來，信息處理系統發展迅速，對信息傳輸?shù)目焖?、便捷、安全性和穩定可靠性要求高。在新建辦公樓中，所建網絡要求對內適應不同的網絡設備、主機、終端、PC及外部設備，可構成靈活的拓?fù)浣Y(jié)構，有足夠的系統擴展能力，對外通過與國家公共數據網，綜合業務數字網與國內外新聞機構、信息中心相連，組成全方位多通道的信息訪問系統?？傊?，既要適應當前信息處理的需要，又充分考慮到信息系統未來的發展趨勢。
綜合布線系統采用模塊化設計，物理上為星形結構，邏輯上為總線結構，這樣既有利于系統連接和擴充，保持很高的靈活性；同時也能保證信息傳輸?shù)母咚俾?。?biāo)準上符合EIA/TIA568商用建筑物配線標準和常用通信標準，兼容多個廠家的產品設備，支持各種模擬信號、數字信號、語音、數據和圖像的傳遞以及控制信號和弱電信號的應用。
綜合布線系統是大樓智能化系統的基礎，作為通信系統的主要物理支持平臺的結構化綜合布線是系統建設的重點。大樓的綜合布線系統必須要滿足大樓信息化管理的要求。結構化布線系統的大部分子系統都位于建筑物內部，一旦完成建設將很難變更系統地結構并對系統進行升級，所以在建設初期就明確結構化布線系統作為一個基礎的物理平臺，需要具有一定的超前性。
二、設計原則
安全性：系統中的所有設備，在性能指標中安全性放在首位。要求數據不丟失、系統可靠連續運轉的同時，還應符合中國或國際有關的安全標準，并可在非理想環境下有效工作。
實用性：系統設計應符合實際需要，不能華而不實。如果片面追求系統的超前性，勢必造成投資過大，使系統偏離實際需要太遠；而片面追求經濟性，勢必降低功能與技術先進性，而不能滿足信息時代的需求。因此，系統要有實用性，具備好的性能價格比。
可擴充性：系統所應用的技術不斷向前發展，用戶需求也在不斷變化，同時考慮到本工程功能多、用戶多、服務對象不同，因此智能系統的設計與實施應充分考慮到將來擴展的需要。
易維護性：系統運行過程中的維護是極為重要的。應盡量做到簡單易操作。系統的運轉盡量做到給電后即可啟動工作，平日免維修。維護過程中無需使用過多的專用維護工具。
三、需求分析
本項目中：
布線系統可以支持目前和將來的語音、數據和多媒體圖像傳輸?shù)男枨螅瑵M足辦公自動化和計算機網絡系統對布線的需求，并可于外部網絡連接。布線系統應為開放式結構，在應用上還能支持會議電視、多媒體等系統的需要。即任一信息點能夠連接不同類型的設備，如計算機、打印機、終端或電話、傳真機。
布線系統中，除去固定在建筑物內的線纜外，其余所有的接插件都是積木式的標準件，以方便管理和使用，布線系統應該是可擴充的，以便將來有更大的發展時，很容易將設備擴展進去。通過跳線和不同的網絡設備，可以實現各種不同邏輯拓?fù)浣Y(jié)構的網絡。
在設計中應充分考慮到系統的長期可靠性，以具有高可靠性的機柜型配線系統為核心，努力提高系統可靠性和安全性。

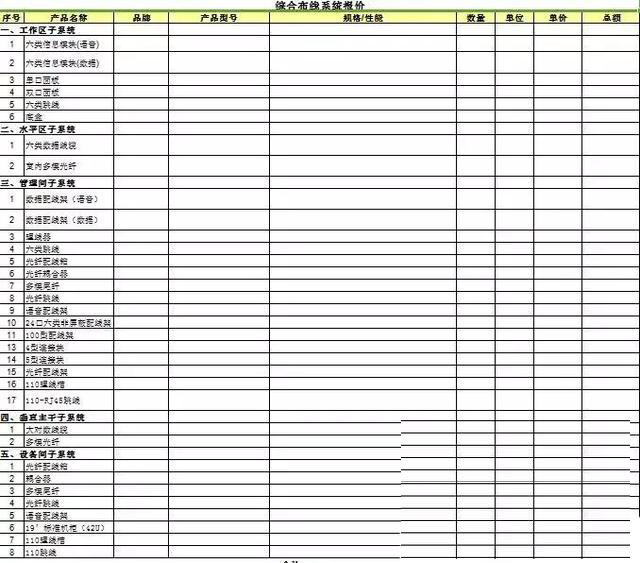

四、系統設計
4.1傳輸介質選擇
結構化綜合布線系統中常用有三種傳輸介質可供選擇:
a.五類（6類）非屏蔽雙絞線（或屏蔽雙絞線）
b.(GigaSPEED)千兆比特（六類）4對非屏蔽雙絞線
c.光纜
根據項目具體情況及用戶所提出的要求，本方案設計中數據主干傳輸介質采用國產6芯室外單模光纜，建筑物內的水平子系統在性能上可采用6類線纜。五類線纜能支持最高622M的高速網絡，技術成熟，在各行各業得到了廣泛的應用，且可以用最后一對待體語音線纜；六類線纜是近兩年研究出來的最新成果，其性能指標在五類的基礎上有所提高，但其成本相對昂貴，且對產品的兼容性及施工技術要求嚴格。因此我們確定水平子系統的傳輸介質選用的6類非屏蔽雙絞線，完全滿足其數據、語音及抗干擾的要求。
4.2工作區子系統
工作區布線子系統由終端設備連接到信息插座的連線（或軟線）組成，包括裝配軟線、連接器和連接所需的擴展軟線，并在終端設備與I/O之間搭橋。
工作區子系統中所使用的連接器必須具備有國際ISDN標準的8位接口，這種接口能接受大樓自動化系統所有低壓信號以及高速數據網絡信息和數碼聲頻信號。
本項目中：
1. 數據信息點選用6類非屏蔽模塊。
2. 語音信息點選用6類非屏蔽模塊。
3. 信息面板選用雙口帶防塵門面板，與布線系統相同品牌產品。
4. 工作區數據跳線與布線系統同一品牌，按100%比例滿配，采用六類5米原廠跳線。
5. 主樓共計信息點1104個，其中數據點552個，語音點552個，6類信息模塊1104個，雙口面板552個，詳見工作區清單。
為了適應今后的發展，滿足用戶不同的使用要求，所有插座均采用標準的RJ45信息插口。所有插座均采用墻壁暗埋安裝、家具圍板安裝，地插安裝等形式。
本次設計中的信息插座可以滿足高速數據及語音信號的傳輸，信息模塊具有防塵蓋安裝方式，而無需特別面板。
4.3水平子系統
從用戶工作區連接至垂直主干線子系統的線便是水平布線子系統，它與主干線子系統的區別在于：水平布線子系統總是在一個樓層上，并與信息插座連接。在綜合布線系統中，水平子系統由4對非屏蔽雙絞線組成，能支持大多數現代通信設備。如果需要某些寬帶應用時，可以采用光纜。
從用戶工作區的信息插座開始，水平布線子系統在交線處連接，或在小型通信系統中在以下任何一處進行互連：遠程通信接線間、干線接線間或設備間。在設備間中，當終端設備位于同一樓層時，水平布線子系統將在干線接線間或遠程通信接線間的交叉連接處連接。
本項目中：
1. 數據水平線纜采用帶十字骨架的六類8芯非屏蔽雙絞線。
2. 語音水平線纜采用帶十字骨架的六類8芯非屏蔽雙絞線。
本工程的數據及語音水平子系統采用符合TIA/EIA－568B、ISO/IEC11801標準擬定的6類UTP銅纜指標值的布線產品，銅纜信息點為6類配置。
配線間內接線端口與信息插座之間均為點到點端接，任何改變布線系統的操作（如增減用戶、用戶地址改變等）都不影響整個系統的運行。
按招標文件要求，水平子系統設計配置統一考慮了語音點和數據點，語音系及數據的水平布線均需滿足6類傳輸?shù)膫鬏斠?。根?jù)圖紙和相關信息，各信息點的長度平均距離為：
水平線纜平均長度=（max距離+min距離）÷2×1.1+端接容限（銅纜6m）
可布線纜數/箱=最大可訂購長度（305米）÷水平線纜平均長度
線纜箱數=信息點數÷(可布線纜數/箱)
考慮到跳線用纜及其它用纜，共需線纜約（線纜箱數+1）箱。
水平布線路由
本工程水平布線路由可詳見深化設計后的布線施工平面圖，其中詳細標明了水平管槽的鋪設方式、走向及尺寸。

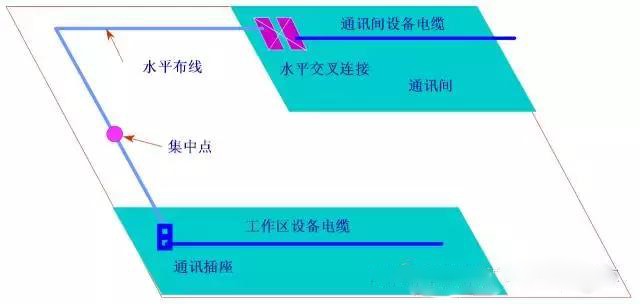

水平布線插座部分一般距地30cm擺放，最終通過水平垂直段線槽（管）、走廊主線槽等匯至相鄰的配線間。基本的水平布線走線方式有暗敷和明設兩種。參看下面的水平布線示意圖：
水平子系統的布線路由設計
本工程語音和數據共用一線槽,線纜經走廊吊頂上的金屬線槽，進入房間，從線槽引出金屬管，以埋入方式沿墻壁而下（或上）到各個信息點。

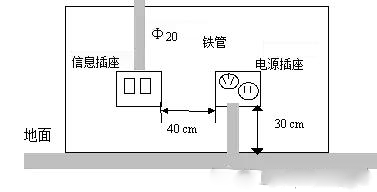

所有信息接口﹙插座﹚均采用RJ45模塊, RJ45埋入式信息插座與其旁邊電源插座應保持0.4m的距離，公共場所的信息接口﹙插座﹚下沿距地0.3m嵌墻暗裝。所有線路均在線槽、樓板內、墻內及吊頂內等處暗敷設。
綜合信息插座引出1根Φ25或Φ32鍍鋅鋼管，內穿2～4根6類線。
走廊的吊頂上應安裝有金屬線槽，進入房間時，從線槽引出金屬管，以埋入方式沿墻壁而下到各個信息點。
4.4垂直主干子系統
垂直干線子系統又稱垂直主干線子系統，它提供建筑物干線電纜的路由，是指從主配線間至樓層配線間的電纜。干線子系統通常是在二個單元之間，特別是在位于中央點的公共系統設備處提供多個線路設施。該子系統由所有的布線由電纜組成，包括導線和光纖以及將此光纖連到其它地方的相關支撐硬件及從主要單元如計算機房或設備間和其它干線接線間來的電纜。
為了與建筑群的其它建筑物進行通信，干線子系統將中繼線交叉連接點和網絡接口（由電話局提供的網絡設施的一部分）連接起來。網絡接口通常放在設備相鄰近的房間。網絡接口為這些設施和建筑物綜合布線系統之間劃定界限。
本項目中：
1．?dāng)?shù)據主干選用24芯室內多模光纜:
數據主干采用24芯室內多模光纜，提供長時間的系統擴容和升級、變更的冗余備份和路由安全保障，并可盡量減少以后垂直部分的二次施工。在各樓層配線間至設備間，敷設1根24芯室內多模光纜。
2．語音主干選用三類非屏蔽大對數電纜:
語音主干采用三類大對數電纜，每個樓層配線間配有數根3類大對數雙絞電纜，根據相關語音點計算，并在設計中留有20%以上余量，便于以后擴充。大對數除了考慮中心交換間到樓層交換間的距離，還預留6m 的長度，作為端接冗余。
大樓配線間通過數據主干光纜和大對數銅纜連接到大樓設備間。
主干布線路由
本工程樓內數據主干為24芯室內多模光纖，語音主干為三類大對數電纜。本工程數據光纖和語音三類大對數線纜經樓層配線間垂直預設的UTP電纜橋架和光纖橋架引至設備間。
（1）每個配線間按照每個交換機群設置2芯光纖，備份2芯光纖并冗余數芯光纖配置主干光纜，按每根24芯光纜配置。 (在深化設計時根據計算機網絡設計情況進行調整)。
（2）大對數電纜的對數與語音水平電纜線對之間的容量按1：4配置，并考慮20％的冗余線對。
主干布線設計
在大樓豎井內按圖紙設計安裝金屬線槽，線槽每隔兩米與墻體固定，線槽內每隔兩米設有線纜固定環，以固定垂直子系統的電纜，減輕線纜因受自身的重力影響而變形。

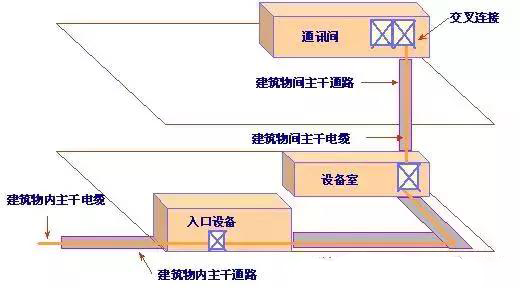

主干布線子系統示意圖
4.5管理子系統
管理應對設備間、交界間和工作區的配線設備、線纜、信息插座等設施，按一定的模式進行標識和記錄，并符合以下規定：
規模較大的布線系統宜采用計算機進行管理，簡單的布線系統宜按圖紙資料進行管理，并應做到記錄準確，及時更新、便于查閱。
每條電纜、光纜、配線設備、端接點、安裝通道和安裝空間均應給定唯一的標志。
配線設備、纜線、信息插座等硬件均應設置不易脫落和磨損的標識，并應有詳細的書面記錄和圖紙資料。
電纜和光纜的兩端均應標明相同的編號。
1. 本工程共設置14個配線間，設置在各樓每層弱電間內，詳見配線間清單；
2. 水平部分的數據配線架采用6類24口快接式配線架，接口數量有20%的冗余；
3. 水平部分的語音配線架采用6類24口快接式配線架，接口數量有20%的冗余；
4. 垂直部分?jǐn)?shù)據配線架采用24口光纖機架式配線架；
5. 垂直部分語音配線架采用IDC連接技術配線架；
6. 機柜選用2米42U 19”標準機柜，網絡機柜與語音機柜分開；
配線間全部采用19英寸規格密封式玻璃門機柜，配標準電源插座和散熱風扇，用于放置配線設備和網絡設備；
機架安裝19英寸模塊化RJ45配線架以及光纖配線架，并配有線路管理單元；
跳線采用RJ45快速跳線，光纖連接采用雙芯LC-LC光纖跳線。
線纜路由
各層配線間線纜一般從主干線槽經過防靜電地板進入相應機柜，在完成分組、上架、理線、綁扎后進行最后的線纜卡接，具體情況應根據現場施工要求靈活處理，但總體須保證線纜的安全和理線的整齊美觀。
配線間清單
4.6設備間子系統

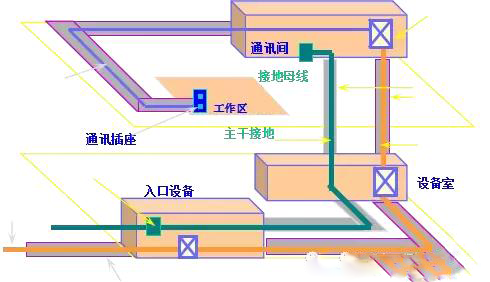

設備間子系統由設備間中的電纜、連接器和有關的支撐硬件組成。它的作用是把公共系統設備的各種不同設備互連起來。該子系統將中繼線交叉連接處和布線交叉連接處與公共系統設備連接起來。該子系統還包括設備間和鄰近單元如建筑物的入口區中的導線。這些導線將設備或避雷裝置連接到有效建筑物接地點。
本項目中：

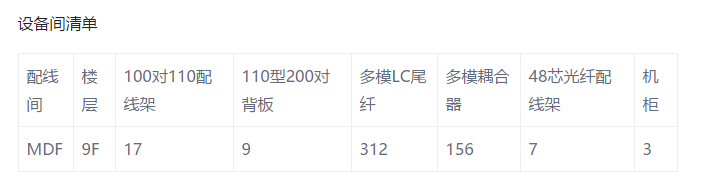

1. 主樓設備間設置在1層的計算機網絡機房和通信機房，詳見設備間清單。
2. 設備間數據配線架選用24口光纖配線架；
3. 設備間語音配線架選用100對110型配線架；
4. 機柜選用2米42U 19”標準機柜，網絡機柜與語音機柜分開；
各設備間是整個布線系統的中心，它的布放、選型及環境條件的考慮是否恰當都直接影響到將來信息系統的正常運行及維護和使用的靈活性。
設備間的環境條件如下：
1.室內照明不低于150Lx。
2.溫度保持在18－27攝氏度之間。
3.濕度保持在30％－50％之間。
4.通風良好，清潔。
5.室內應提供UPS電源配電盤以保證網絡設備運行及維護的供電。
6.每個電源插座的容量不小于3000W。
7.設備間應安裝符合法規要求的消防系統。耐火等級應符合現行國家標準《高層民用建筑防火規范》、《建筑設計防火規范》及《計算站場地安全要求》的規定。
8.設備間的室內裝修、空調設備系統和電氣照明等安裝應在裝機前進行。設備間內的裝修應滿足工藝要求，經濟適用。若根據設備、環境要求需設活動地板時，活動地板應作防靜電處理。
9.應盡量靠近服務電梯，以便裝運笨重設備；
10.應盡量遠離有害氣體源以及存放腐蝕、易燃、易爆炸物處。
11.設備間應遠離強振源、強噪聲源，避開強磁場的干擾。4.7建筑群子系統
4.7建筑群子系統
建筑群子系統將一個建筑物中電纜延伸到建筑群的另外一些建筑物中的通信設備和裝置上。建筑群子系統是綜合布線系統的一部分，它支持提供樓群之間通信所需的硬件，其中包括導線電纜、光纜以及防止電纜上的脈沖電壓進入建筑物的電氣保護裝置。
本項目中沒有建筑群子系統。
